1. Рукоятки, ручки, фиксаторы

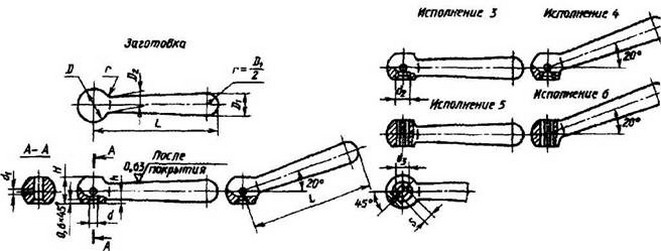

1. Рукоятей с шаровой головкой (по ГОСТ 3055-69)

Размеры, мм

Размер d₁ - после сборки.

Отверстие d₁ под штифт просверлить насквозь и развернуть с полем допуска К7

рисунок

Обозначение рукояток	Исполнение	L	D	D₁	D₂	Н	h	d (Н7)	d₁	d₂	d₃	s (D11)	r
7061-0001	Заготовка	63	16	10	7	-	-	-	-	-	-	-	1,6
0002 0003	1 2					12,0	5,0	8	3	-	-	-
0004 0005	3 4							-		М8	-	-
0006 0007	5 6							-		-	7,0	5
0008	Заготовка	80	20	13	9	-	-	-	-	-	-	-	1,6
0009 0010	1 2					14.5	6,0	10	3	-	-	-
0011 0012	3 4							-		М10	-	-
0013 0014	5 6							-		-	9,9	7

Продолжение табл. 1

Обозначение рукояток	Исполнение	L	D	D₁	D₂	Н	h	d (Н7)	d₁	d₂	d₃	s (D11)	r	Масса, кг
0015	Заготовка	100	25	16	11	-	-	-	-	-	-	-	2,5	0,164
0016 0017	1 2					19,0	8,0	12	4	-	-	-		0,141
0018 0019	3 4							-		М12	-	-		0,142
0020 0021	5 6							-		-	12,7	9		0,414
0022	Заготовка	125	32	20	14	-	-	-	-	-	-	-	2,5	0,327
0023 0024	1 2					24	10	16	5	-	-	-		0,278
0025 0026	3 4							-		М16	-	-		0,285
0027 0028	5 6							-		-	15	11		0,297
0029	Заготовка	160	40	25	18	-	-	-	-	-	-	-	4	0,665
0030 0031	1 2					30	12,5	20	6	-	-	-		0,564
0032 0033	3 4							-		М20	-	-		0,577
0034 7061-0035	5 6							-		-	19,3	14		0,591

Пример обозначения рукоятки с шаровой головкой исполнения 1, длиной L = 63мм: Рукоятка 7061-0002 ГОСТ 3055-69.

Технические требования к рукояткам по ГОСТ 3055-69 (табл. 1). Изготовляют также рукоятки длиной L = 200мм. При сборке отверстие d₁ под штифт просверлить насквозь и развернуть с отклонениями по Н7.

Материал - сталь 45. Допускается применять сталь других марок с механическими свойствами не ниже, чем у стали 45. Твердость головой рукояток исполнений 5 и 6 - 36,5 ... 41,5 HRCэ.

Неуказанные предельные отклонения размеров: отверстий - Н14, валов – h14, остальных ± t₂/2. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81.

Покрытие наружных поверхностей рукояток всех исполнений – Х.18.м (обозначение покрытия - по ГОСТ 9.306-85).

Технические требования к рукояткам по ГОСТ 8923-69 и ГОСТ 8924-69 (табл. 2). Материал рукоятки - сталь 45. Допускается применять сталь других марок с механическими свойствами не ниже, чем у стали 45.

Неуказанные предельные отклонения размеров: отверстий - Н14, валов – h14, остальных ± t₂/2. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 6g. Покрытие рукояток (кроме поверхностей d и d₁) - X18.м (обозначение покрытия - по ГОСТ 9.306-85). Допускается применение других видов покрытий по соглашению между изготовителем и потребителем.

При сборке резьбовой конец иол шаровую ручку (дет. 2) смазан, эпоксидной смолой или клеем, предназначенным для склеивания пластмассовых и металлических поверхностей.

Пример обозначения цилиндрической рукоятки исполнения 1, d = 8мм, L = 80мм:

Рукоятка 7061-0061 ГОСТ 8923-69.

Примеры обозначения рукоятки, с шаровой ручкой исполнения 1, d = 8мм, L = 63мм:

Рукоятка 7061-0101 ГОСТ 8924-69;

то же варианта рукоятки исполнения 2, d₁ = 8мм, L = 63мм:

Рукоятка 7061-0102 В ГОСТ 8924-69;

то же рукоятка исполнения 2 со стальной шаровой ручкой:

Рукоятка 7061-0102 Ст. ГОСТ 8924-69.

Технические требования к фасонным ручкам (табл. 3). Неуказанные предельные отклонения размеров: отверстий Н14, валов h14. остальных ± t₂/2. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 8g.

Стальные ручки следует покрывать защитным покрытием. Покрытие стержня - Хим. Окс. прм (обозначение покрытия по ГОСТ 9.306-85).

Примеры обозначения ручки фасонной пластмассовой исполнения 1, L = 75мм, l = 22мм:

Ручка 1 П75 × 22

то же стальной исполнения II, L = 75мм, l = 15мм:

Ручка II 75 × 15

2. Рукоятки цилиндрические и с шаровой ручкой (по ГОСТ 8923-69 и 8924-69)

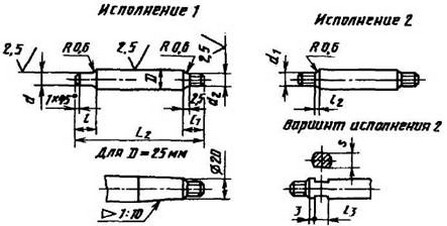

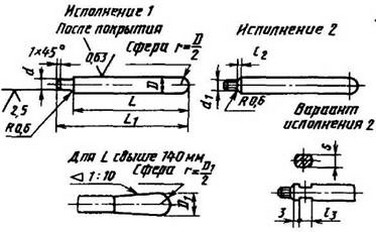

Рукоятки цилиндрические по ГОСТ 8923-69

рисунок

Рукоятки с шаровой ручкой по ГОСТ 8924-69

рисунок

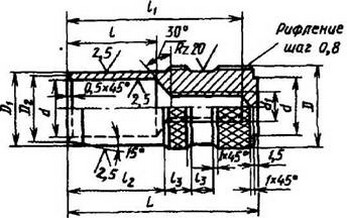

Рукоятка по ГОСТ 8924-69

рисунок

Обозначение цилиндрических рукояток по ГОСТ 8923-69	Обозначение рукояток с шаровой ручкой	Обозначение рукоятки, деталь 1	Обозначение ручки шаровой, деталь 2 по МН 6-64	Общие размеры									Рукоятка по ГОСТ 8923-69		Рукоятка - деталь 1, по ГОСТ 8924-69
Обозначение цилиндрических рукояток по ГОСТ 8923-69	по ГОСТ 8924-69		Обозначение ручки шаровой, деталь 2 по МН 6-64	Исполнение	d (u8)	d₁	D	l₂	l₃	S (h13)	L	L₁	D₁	Масса, кг	L₂	d₂	l	l₁	Масса, кг
7061-	7061-	7061-
0059	0101	0101/001	II П22	1	8	-	10	-	-	-	63	73	-	0,042	63	М8	10	10	0,034
0060	0102	0102/001		2	-	М8		2,5	8	8	63	73		0,042	63				0,033
0061	0103	0103/001		1	8	-		-	-	-	80	90		0,052	80				0,044
0062	0104	0104/001		2	-	М8		2.5	8	8	80	90		0,052	80				0,043
7061-	7061-	7061-	II П22
0063	0105	0105/001		1	8	-	10	-	-	-	100	110	-	0,064	100	М8	10	10	0,057
0064	0106	0106/001		2	-	М8		2,5	3	8	100	110		0,064			10		0,056
0065	0107	0107/001		1	10	-	12	-	-	-	80	92		0,077	82		12		0,064
0066	0108	0108/001		2	-	М10		2,5	8	10	80	92		0,075			12		0,063
0067	0109	0109/001	II П22	1	10	-	12	-	-	-	100	112	-	0,094	102	М8	12	10	0,081
0068	0110	0110/001		2	-	М10		2,5	8	10	100	112		0,093	102				0,080
0069	0111	0111/001		1	10	-		-	-	-	125	137		0,117	127				0,104
0070	0112	0112/001		2	-	M10		2,5	8	10	125	137		0,115	127				0,103
0071	0113	0113/001	II П30	1	12	-	16	-	-	-	100	115		0,167	100	М10	15	12	0,135
0072	0114	0114/001		2	-	M12		2,5	10	12	100	115		0,165	100				0,132
0073	0115	0115/001		1	12	-		-	-	-	125	140		0,207	125				0,174
0074	0116	0116/001		2	-	M12		2,5	10	12	125	140		0,204	125				0,171
0075	0117	0117/001		1	12	-		-	-	-	140	155		0,230	140				0,198
0076	0118	0118/001		2	-	M12		2,5	10	12	140	155		0,228	140				0,195
0077	0119	0119/001		1	12	-		-	-	-	160	175	20	0,282	160				0,229
0078	0120	0120/001		2	-	M12		2.5	10	12	160	175	20	0,280	160				0,226
7061-	7061-	7061-
0079	0121	0121/001	II П40	1	16	-	20	-	-	-	140	160	25	0,369	137	М12	20	15	0,294
0080	0122	0122/001		2	-	М16		3	10	14	140	160		0,364					0,289
0081	0123	0123/001		1	16	-		-	-	-	160	180		0,460	157				0,343
0082	0124	0124/001		2	-	М16		3	10	14	160	180		0,455					0,338
0083	0127	0127/001		1	16	-		-	-	-	200	220		0,560	137				0,442
0084	0128	0128/001		2	-	М16		3	10	14	200	220		0,555					0,437
0085	0129	0129/001		1	16	-		-	-	-	250	270		0,683	247				0,565
0086	0130	0130/001		2	-	М16		3	10	14	250	270		0,678					0,560
0087	0131	0131/001	II П50	1	20	-	25		-	-	160	185	32	0,749	152	М12	12	15	0,467
0088	0132	0132/001		2	-	М20		4	12	19	160	185		0,739					0,457
0089	0133	0133/001		1	20	-		-		-	200	225		0,903	192				0,621
0090	0134	0134/001		2	-	М20		4	12	19	200	225		0,893					0,611
0091	0135	0135/001		1	20	-		-	-	-	250	275		1,095	242				0,841
0092	0136	0136/001		2	-	М20		4	12	19	250	275		1,085					0,804
0093	0137	0137/001		1	20	-		-	-	-	320	345		1,366	312				1,084
0094	0138	0138/001		2		М20		4	12	19	320	345		1,356					1,074

ГОСТ 8923-69 предусматривает также рукоятки с L = 40 и 50мм.

3. Ручки фасонные

Размеры, мм

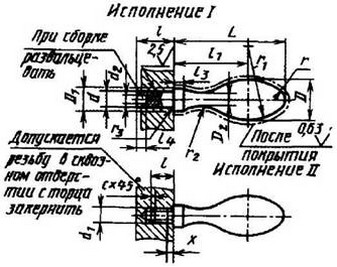

Пластмассовые ручки

рисунок

Стальные ручки

рисунок

Стержень

рисунок

Общие размеры									Пластмассовой ручки					Стальной ручки					Стальной ручки и стержня						Стержня
L	D	d (h9)	d₁	r	r₁	r₂	l для исполнения		l₁	D₁	D₂	l₂	Macса, кг	D₁	D₂	d₂	r₃	Масса, кг	l₃=d₄	l₄	с	x	D	d₂	d₃	L₁ для исполнения		l₂	l₃	l₅	S (h13)	b	b₁	Масса, кг
							I	II
																										I	II
48	15	6	М6	5	30	27	10	10	32,1	12	9	6	0,014	10	8	4,0	0,5	0,04	5	3	1	2	10	5	8	52	48	4	12	5	8	2	4	0,008
							12
							15
60	19	8	М8	6	38	35	12	12	39,4	15	12	8	0.030	12	10	5,5		0,08	6	4	1,5	2,5	12	6,5	10	65	58	5	15	7	10		5	0,02
							15
							18
75	24	10	М10	8	48	40	15	15	49,6	18	16	10	0.060	16	13	7.0		0,17	8	5			17	8,5	12	82	76	6	20	9	14		8	0,04
							18
							22
95	30	12	М12	10	60	52	22	20	63,2	22	20	15	0,115	20	16	9,0	0,8	0,33	10	6			20	10	14	98	90	8	25	11	17	3	10	0,07
							25
							28
120	38	16	М16	12	75	58	28	25	77.1	28	25	18	0,235	25	20	12		0,62	14	8	2	3	25	14	18	125	115	11	30	14	19		15	0,155
							32
							36

Материал ручек - пластмасса черного цвета (допускается изготовление ручек из пластмассы другого цвета), сталь 15 или 35 или сталь А12. Материал стержня - сталь 35 или сталь А12.

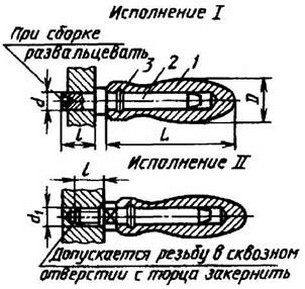

4. Рукоятки вращающиеся

Размеры, мм

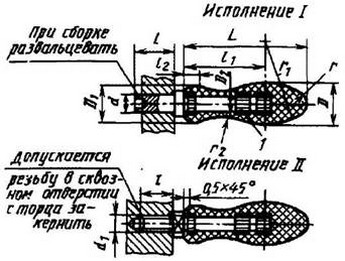

Пластмассовые рукоятки

рисунок

Стальные рукоятки

рисунок

1 - ручка; 2 - стержень; 3 - кольцо-замок

L	D	d (h9)	d₁	l для исполнения		Масса рукоятки, кг
				I	II	пластмассовой	стальной
60	19	8	M8	12	12	0,04	0,1
				15
				18
75	24	10	M10	15	15	0,06	0,18
				18
				22
95	30	12	M12	22	20	0,15	0,37
				25
				28
120	38	16	M16	28	25	0,28	0,68
				32
				36

Пример обозначения вращающейся пластмассовой рукоятки исполнения 1, L = 75мм; l = 22мм:

Рукоятка I П75 × 22 МН 5-64;

то же стальной исполнения II, L = 75мм; l = 15мм:

Рукоятка II 75 × 15 МН 5-64

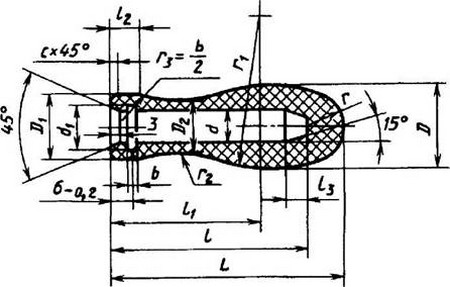

Ручка. Деталь 1

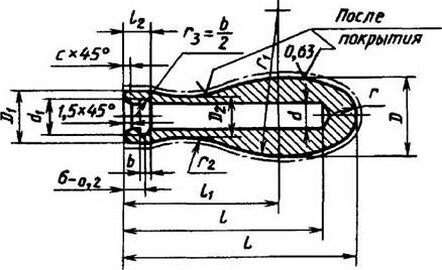

Пластмассовая ручка

рисунок

Стальная ручка

рисунок

Примеры обозначения ручки пластмассовой длиной L = 75мм:

Ручка П 75/ 1 МН 5-64;

то же стальной:

Ручка 75 / 1 МН 5-64.

Общие размеры										Пластмассовая ручка						Стальная ручка
L	D	d (Н11)	d₁^-0,3	r	r₁	r₂	l	l₁	b^+0,1	D₁	D₂	l₂	l₃	с	Масса, кг	D₁	D₂	l₂	с	Масса, кг
60	19	8	9,4	6	38	35	50	39,4	1,6	15	12	8	6	1	0,01	12	10	6	1	0,06
75	24	10	11,6	8	48	40	65	49,6	1,6	18	16	10	8	1	0,02	16	13	8	1	0,12
95	30	12	13,8	10	60	52	80	63,2	2,0	22	20	15	10	1	0,04	20	16	10	1,5	0,24
120	38	16	18,0	12	75	58	100	77,1	2,0	28	25	20	15	1,5	0,07	25	20	12	1,5	0,42

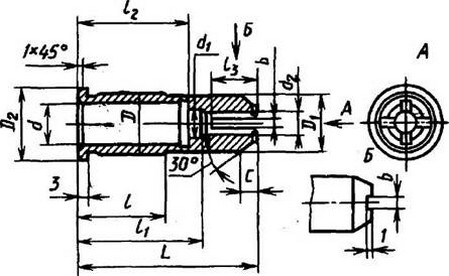

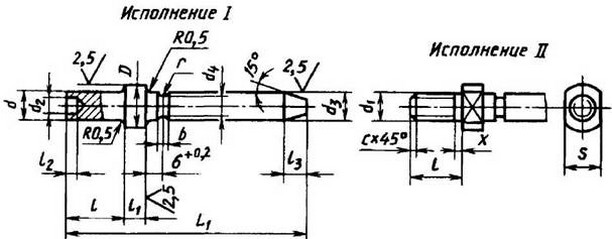

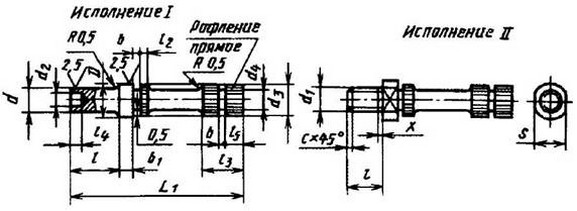

Стержень. Деталь 2

рисунок

Материал - сталь 35 или А12.

Отклонения на размеры, не ограниченные допусками, - H14/h14.

Резьба метрическая - по ГОСТ 24705-81, поле допуска 8g - по ГОСТ 16093-81.

Покрытие - Хим. Окс. прм (по ГОСТ 9.306-85).

Пример обозначения стержня исполнения 1 для рукоятки L = 75мм; l = 22мм:

Стержень I 75 × 22 / 2 МН 5-64

.Длина ручки L	D	d (h9)	d₁	d₂	d₃ (d11)	d₄	L₁ для исполнения		l для исполнения		l₁	l₂	l₃	S (h12)	b^+0,1	с	x	r	Macca, кг
							I	II	I	II
60	12	8	M8	5,5	8	5,7	62	62	12	12	5	4	6	10	1,2	1,5	2,5	0,6	0,03
									15
									18
75	16	10	M10	7	10	7,7	85	85	15	15	8	5	8	14	1,2	1,5	2,5	0,6	0,04
									18
									22
95	20	12	М12	9	12	9	110	102	22	20	10	6	10	17	1,8	1,5	2,5	0,9	0,10
									25
									28
120	25	16	М16	12	16	13	140	130	28	25	12	8	15	19		2	3		0,21
									32
									36

Кольцо-замок. Деталь 3

рисунок

Длина ручки L	D	d	К	Длина заготовки	Масса, кг
60	7,2	1	4,5	21,1	0,01
75	9,0	1	4,8	26,3	0,02
95	10,8	1,4	5,1	32,9	0,03
120	14,6	1,4	5,6	44,2	0,05

Материал - проволока класса II по ГОСТ 9389-75. Отклонения размеров – H14/h14.

Пример обозначения кольца-замка D = 9мм:

Кольцо 75 / 3 МН 5-64.

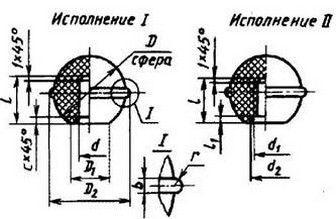

5. Шаровые ручки (по нормали машиностроения МН 6-64)

Размеры, мм

Пластмассовые

рисунок

Стальные

рисунок

Общие размеры				Пластмассовая ручка								Стальная ручка
D	D₁±0,5	d₁	d₂	D₂	d (Н11)	l для исполнения I-II	l₁	r	b	с	Масса, кг, исполнения I-II	l	l₁	l₂	Масса, кг
12	8	М5	6	13	5	7	2	0,25	0,5	0,8	0,001	8	7	1	0,01
16	10	М6	7	17	6	9	2	0,25	0,5	0,8	0,003	13	9	1,5	0,02
22	12	М8	10	23	8	16	2,5	0,50	1,0	1,2	0,006	16	14	2,5	0,03
30	15	M10	12	31	10	18	3	0,50	1,0	1,8	0,018	18	14	3	0,10
40	18	М12	14	42	12	24	3	1.0	2,0	1,8	0,041	30	24	3	0,25
50	20	М12	14	52	12	24	3	1,0	2,0	1,8	0,083	30	24	3	0,50

Материал - пластмасса - прессовочный материал, сталь 15 или 35.

Отклонения на размеры, не ограниченные допусками, - по H14/h14.

Резьба метрическая - по ГОСТ 24705-81, поле допуска 7Н - по ГОСТ 16093-81.

Пластмассовые ручки I и II исполнения устанавливать на рычаг, смазанный эпоксидной смолой.

Рукоятки к ручке - ГОСТ 8924-69 (табл. 2).

В обозначение ручек вводится обозначение их цвета: черный - П; красный - ПК; белый -ПБ.

Пример обозначения шаровой пластмассовой ручки черного цвета, исполнения 1, D = 50мм:

Ручка П 50 МН 6-64.

Пример обозначения шаровой стальной ручки D = 50мм:

Ручка 50 МН 6-64.

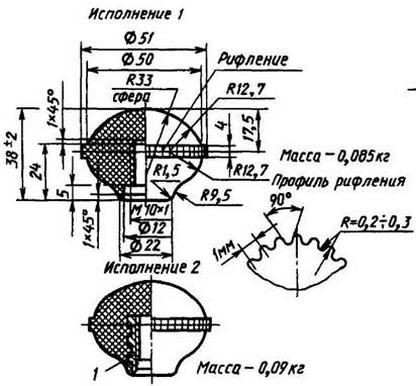

6. Ручки рычагов управления

Размеры, мм

рисунок

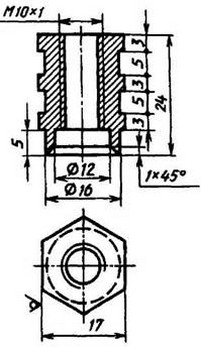

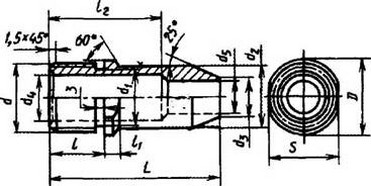

Втулка. Деталь 1

рисунок

Материал ручки рычагов - пластмасса этрол.

Материал втулки - прокат калиброванный шестигранный:

Шестигранник 17 ГОСТ 8560 / 78 40 ГОСТ 1051-73.

Ручку исполнения 1 навинчивать на рычаг, смазанный эпоксидной смолой.

Отклонения размеров, не ограниченных допусками, H14/h14.

Резьба метрическая - по ГОСТ 24705-81, поле допуска 7Н - по ГОСТ 16093-81. Покрытие втулки - Хим. Окс. прм (по ГОСТ 9.305-85).

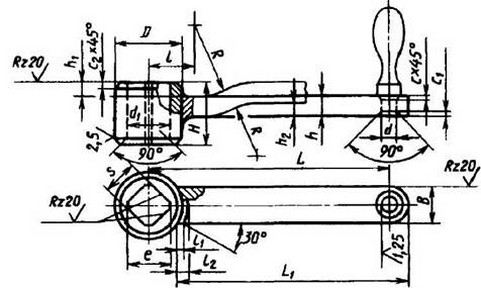

7. Рукоятки кривошипные

рисунок

Размеры, мм

L	S	e	D	d (H9)	d₁	R	H	h	h₁	h₂	В	L₁	l	l₂	l₁	с	c₁	c₂	Масса, кг
65	10_+0,1^+0,3	13,5	20	6	15	20	22	8	4	3	12	62,0	16	2,5	1,0	0,5	1,0	1,0	0,10
80	10_+0,1^+0,3	13,5	20	6	15	25	22	8	4	4	12	77,0	16	2,5	1,0	0,5	1,0	1,0	0,12
100	12_+0,1^+0,3	16,5	24	8	18	32	26	10	5	5	16	97,0	20	3,0	1,0	0,5	1,5	1,0	0,17
125	14_+0,1^+0,3	19,0	28	10	21	40	30	12	6	6	20	122,5	25	4,0	1,5	0,5	2,0	1,0	0,27
160	17_+0,1^+0,3	23,0	32	10	25	50	34	12	7	8	20	155,5	25	4,0	1,5	0,5	2,0	1,0	0,39
200	19_+0,1^+0,⁴	26,0	37	12	28	65	38	14	8	10	24	195,5	32	5,0	2,0	1,0	2,0	1,5	0,67
250	22_+0,1^+0,⁴	30,0	42	12	32	80	43	14	9	12	24	243,0	32	5,0	2,0	1,0	2,0	1,5	0,84
320	24_+0,1^+0,⁴	33,0	47	16	36	100	48	16	10	16	28	312,5	40	6,0	2,0	1,0	2,5	1,5	1,40

Материал - сталь марок 35 и Ст5.

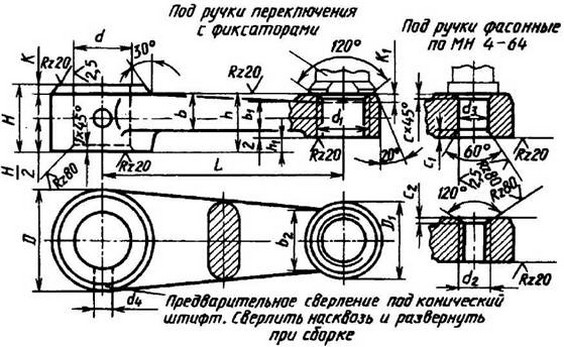

8. Рукоятки переключения

рисунок

Размеры, мм

L	D	D₁	d (h7)	d₁	d₂	d₃ (H7)	d₄	H	h	h₁	К	K₁	b	b₁	b₂	с	c₁	c₂	Штифт пo ГОСТ 3129-70	Масса, кг
80	32	26	18	M18×l,5	M10	10	6	22	20	5	3	3	12	10	22	0,5	2,0	1,0	6 × 30	0,265
100								25			4		14							0,360
125	40	32	22	M22×l,5	M12	12	6	28	24	6	4	4	16	12	26	1,0	2,5	1,5	6 × 40	0,615
160								32			5		18							0,900
200	50	40	28	M27×l,5	M16	16	8	36	28	6	6	5	22	15	30	1,0	3,0	1,5	8 × 50	1,50
250								40			7		24							2,15

Материал - чугун СЧ32.

Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 7Н по ГОСТ 16093-81.

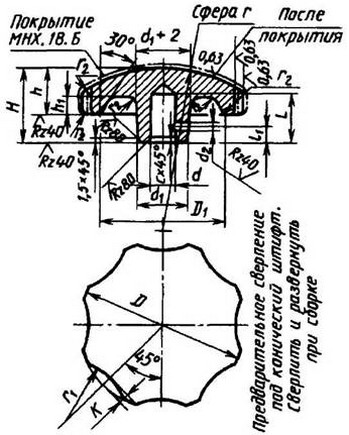

9. Звездообразные рукоятки

Размеры, мм

рисунок

D	D₁	d (H9)	r	r₁	r₂	H	h₁	k	d₁	d₂	L	l₁	с	Штифт конический, ГОСТ 3129-70	Масса, кг
65	50	8	65	25	3	30	8	4	20	2,8	20	6	1,0	3 × 20	0,3
80	60	10	80	30	3	35	8	5	22	2,8	22	8	1,0	3 × 22	0,5
100	80	12	100	35	4	40	12	6	25	3,8	25	8	1,5	4 × 25	0,95

Материал - чугун СЧ15.

Отклонения размеров, не ограниченных допусками, - по Н14/h14.

Наружные нехромированные поверхности рукоятки покрыть грунтовкой. Загрунтованные поверхности красить при монтаже под цвет изделия.

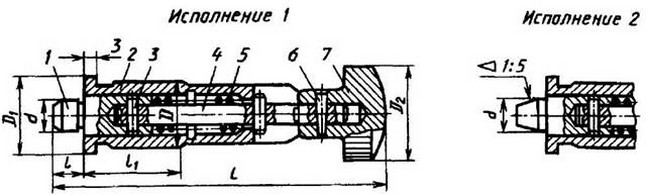

10. Фиксаторы с вытяжной ручкой для станочных приспособлений (по ГОСТ 13160-67 в ред. 1990г.)

Фиксаторы с вытяжной ручкой предназначены для применения в делительных приспособлениях.

Размеры, мм

рисунок

Отверстия под штифты в деталях 1 и 4 обработать при сборке, поля допусков Н7, параметр Ra не более 0,80мкм.

Обозначение фиксаторов	Исполнение	d (g6)	L	Масса, кг	Деталь 3	Деталь 4	Деталь 5	Деталь 6	Деталь 7
					Штифт цилиндрический по ГОСТ 3128-70		Пружина по ГОСТ 13165-67	Штифт конический по ГОСТ 3129-70	Кнопка по табл. 13
7037-0061 0062	1 2	6	83	0,108 0,107	2 × 10	6 × 60	7039-2011	2 × 12	D₂ = 25
0063 0064	1 2	8	85	0,110 0,109
0065 0066	1 2	10	87	0,112 0,110
0067 0068	1 2	12	105	0,243 0,240	3 × 16	8 × 80	7039-2014	3 × 14	D₂ = 32
0069 7037-0070	1 2	16	109	0.256 0,253

Пример обозначения фиксатора с вытяжной ручкой исполнения 1 размером d = 6мм:

Фиксатор 7037-0061 ГОСТ 13160-67.

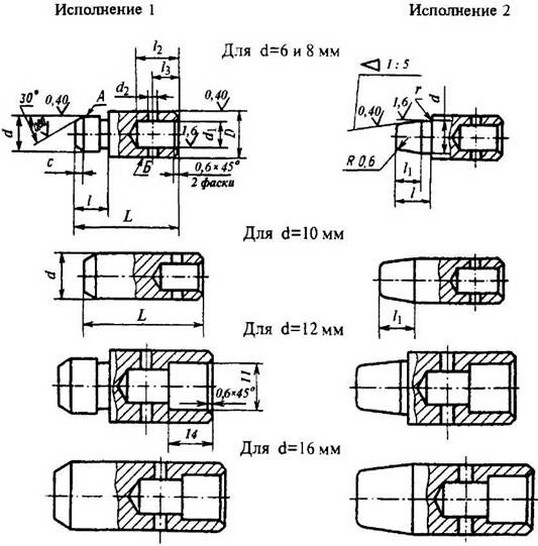

Фиксатор, деталь 1

рисунок

Обозначение фиксатора	Исполнение	d (g6)	D (g6)	L	d₁ (H9)	d₂	l	l₁	l₂	l₃	с	r	Масса, кг
7037- 0061/001 0062/001	1 2	6	10	22	6	1,9	6	4	10	6	1,6	0,6	0,009 0,008
0063/001 0064/001	1 2	8	10	24			8	6			2	0,6	0,011 0,010
0065/001 0066/001	1 2	10	-	26			-	8			3	-	0,013 0,011
0067/001 0068/001	1 2	12	16	36	8	2,9	12	10	22	17	3	1	0,034 0,031
7037- 0069/001 0070/001	1 2	16	-	40	8	2,9	-	13	22	17	4	-	0,047 0,044

Пример обозначения фиксатора исполнения 1 размером d = 6мм:

Фиксатор 7037-0061/001 ГОСТ 13160/67.

Материал - сталь 20Х; твердость 56 ... 61 HRCэ; цементировать на глубину 0.8 … 1,2мм, отверстия d₁ и d₂ от цементации предохранить.

Допуски на угловые размеры - по 8-й степени точности ГОСТ 8908-81. Допуски радиального биения поверхности диаметра d относительно поверхности диаметра D - по 6-й степени точности ГОСТ 24643-81.

Неуказанные предельные отклонения размеров: Н14, h14, ± t₂/2.

Покрытие - Хим. Окc. прм (обозначение по ГОСТ 9.306-85).

Втулка, деталь 2

Размеры, мм

рисунок

Обозначение втулок	d (Н7)	D (h6)	D₁	D₂	d₁	d₂	L	l	l₁	l₂	l₃	b	с	Масса, кг
7037-0061/002	10	16	15	20	9	6,3	55	25	40	28	и	2,5	3	0,054
7037-0067/002	16	22	21	26	11	8,5	65	32	45	40	17	3,5	6	0,112

Пример обозначения втулки размером d = 10мм:

Втулка 7037-0061/002 ГОСТ 13160-67.

Материал - сталь 45 по ГОСТ 1050-88. Допускается изготовлять из сталей других марок по механическим свойствам не ниже, чем у стали 45. Твердость 41,5 ... 46,5 HRCэ.

Неуказанные предельные отклонения размеров: Н14, h14, ± t₂/2.

Допуск радиального биения поверхности диаметра D относительно поверхности диаметра d - по 4-й степени точности ГОСТ 24643-81.

Покрытие - Хим. Окс. прм (обозначение по ГОСТ 9.306-85).

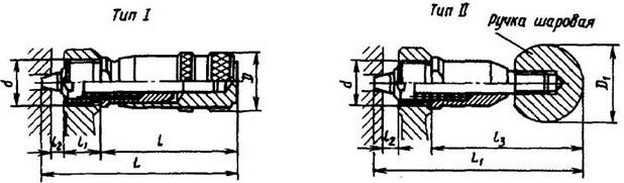

11. Ручки переключения с фиксатором

Размеры, мм

рисунок

D	D₁	L_наиб	L₁_наиб	l ≈	l₁	l₂	l₃
24	30	80	90	55	15	5	65
28	40	100	110	70	18	6	80
32	50	125	135	90	22	8	100

Втулка

Размеры, мм

рисунок

D	D₁	D₂	d^-^0,3	d₁	L	l⁺¹	l₁	l₂	l₃	Масса, кг
24	22	20	18	М8	46	25	42	22	6	0,095
28	26	24	22	М12	60	30	55	30	8	0,175
32	30	28	26	М12	78	37	72	40	10	0,340

Материал - сталь марок Ст5, 35 и А12.

Поле допуска резьбы 7Н - по ГОСТ 16093-81.

Стержень

Размеры, мм

рисунок

D	d	d₁, (откл. -0,2)	d₂	d₃	d₄	d₅	L	l	l₁	l₂⁺¹	S_-_0,28	Масса, кг
D	d	d₁, (откл. -0,2)	d₂	d₃	(Н9)		L	l	l₁	l₂⁺¹	S_-_0,28	Масса, кг
22	M18×1,5	16	18_-0,3^-0,1	12	14	10	49	15	4	30	19	0,038
25	М22×1,5	19,8	22_-0,3^-0,1	14	16	12	57	18	5	36	22	0,065
30	М27×1,5	24,8	26_-0,3^-0,1	16	20	14	70	22	6	46	27	0,120

Материал - сталь марок Ст5, 35 и А12.

Резьба - по ГОСТ 24705-81. Поле допуска резьбы 8g по ГОСТ 16093-81.

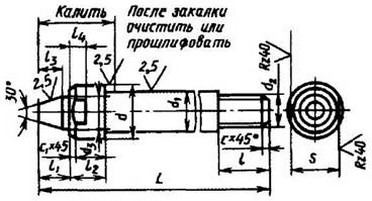

Фиксатор

Размеры, мм

рисунок

d (h9)	d₁(f9)	d₂	d₃	L	l	l₁	l₂	l₃	l₄	S_-0,24	с	c₁	Масса, кг
14	10	М8	8	74	12	9,0	9	1	4	11	1,2	1,0	0,045
16	12	М12	10	90	17	10,5	11	8	5	14	1,8	1,5	0,085
20	14	М12	12	108	20	12,5	14	10	6	17	1,8	1,5	0,140

Материал - сталь 45. Твердость 42 HRCэ. Резьба - по ГОСТ 24705-81. Поле допуска резьбы 8g пo ГОСТ 16093-81.

758

Пружина

Размеры, мм

рисунок

D^+0,5	d	t	L	Полное число витков	Длина заготовки	Масса, кг
12,0	1,0	3,2	34	12	415	0,003
14,5	1.2	3,8	40	12	520	0,004
17,5	1.6	4,5	48	12	605	0,009

Материал - проволока стальная углеродистая пружинная, кл. II по ГОСТ 9389-75.

Меню

1. Рукоятки, ручки, фиксаторы
