9. Указания на чертежах допусков формы и расположения поверх­ностей

1. Допуски формы и расположения обо­значают на чертеже знаком (графическим сим­волом) согласно табл. 35. Для допусков формы и расположения поверхностей, не предусмот­ренных табл. 35, вид допуска может быть ука­зан текстом в технических требованиях.

2. Если допуск формы или расположения указывают текстом, то соответствующий текст должен содержать:

вид допуска;

указание поверхности или другого элемен­та, для которого задается допуск (для этого используют буквенное обозначение поверхно­сти или конструктивное наименование, опре­деляющее поверхность);

числовое значение допуска в миллиметра;

для допусков расположения и суммарных допусков формы и расположения дополнительно указывают базы, относительно которых задается допуск, и оговаривают зависимости допуски расположения или формы.

3. Суммарные допуски формы и расположения, для которых не установлены отдельные графические знаки, обозначают знаками составных допусков в такой последовательности:

знак допуска расположения;

знак допуска формы.

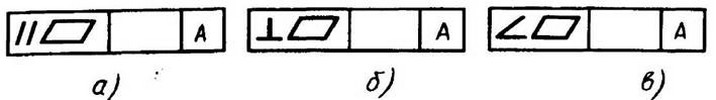

Например, суммарные допуски параллельности и плоскостности обозначают согласно рис. 9, а; перпендикулярности и плоскостности - согласно рис. 9, б; наклона и плоскостности - согласно рис. 9, в.

35. Знаки (графические символы) видов допусков формы и расположения поверхностей

Рис. 9

4. При необходимости нормирования до­пусков формы и расположения, не указанных на чертеже числовыми значениями и не огра­ничиваемых другими указанными в чертеже допусками формы и расположения, в техниче­ских требованиях чертежа должна быть приве­дена общая запись о неуказанных допусках формы и расположения со ссылкой на ГОСТ 25069 - 81 или другие документы, устанавли­вающие неуказанные допуски формы и распо­ложения.

Например:

1. Неуказанные допуски формы и расположения - по ГОСТ 25069-81.

2. Неуказанные допуски соосности и сим­метричности - по ГОСТ 25069-81.
